Ремонт форсунок Bosch Common Rail: диагностика, стендовые тест-планы и технология восстановления
Устройство и поколения форсунок Bosch Common Rail
Топливные форсунки Bosch Common Rail устанавливаются на большинство современных дизельных двигателей легковых автомобилей, коммерческого транспорта и спецтехники (CRI и CRIN). Система работает под экстремальным давлением от 1 350 до 2 500 бар, обеспечивая многофазный впрыск: предварительный (предвпрыск), основной и дополнительный (поствпрыск для регенерации сажевого фильтра).
В практике ремонта сервиса Dizzel встречаются два ключевых типа инжекторов:
- Электромагнитные (соленоидные) форсунки CRI 1.0–2.2 / CRIN: управление клапаном осуществляется с помощью электромагнита. Характеризуются высокой ремонтопригодностью, доступностью оригинальных комплектующих и возможностью регулировки микрометрическими шайбами.
- Пьезоэлектрические форсунки CRI 3.0–3.3: используют пьезоэлемент с реакцией до 0,1 мс. Обеспечивают до 7 впрысков за такт, но требуют прецизионной чистоты топлива и особого протокола восстановления.
Нужна проверка или ремонт форсунок Bosch на стенде?
Оставьте номер телефона — мастер перезвонит в течение 10 минут, ответит на вопросы и рассчитает точную смету
Характерные симптомы неисправности форсунок
Износ элементов форсунки проявляется следующими признаками в поведении автомобиля:
- Затрудненный пуск мотора на горячую: при износе седла клапана-мультипликатора топливо под высоким давлением сбрасывается в обратную магистраль, и ТНВД не успевает создать пусковое давление в рампе (минимум 200–250 бар).
- Черный или сизый дым под нагрузкой: признак зависания иглы распылителя или закоксовки сопловых отверстий («перелив» топлива в цилиндр).
- Металлический стук и жесткая работа двигателя: нарушение фазы предвпрыска (VE), из-за чего топливо сгорает со взрывным нарастанием давления.
- Троение и вибрации на холостом ходу: разброс цикловой подачи между цилиндрами превышает допустимый предел коррекции ЭБУ (более ±2,5 мг/такт).
Стендовая диагностика по тест-планам Bosch EPS
Проверка форсунок на глаз или дедовскими методами невозможна — допустимые отклонения в дозировании измеряются десятыми долями кубического миллиметра. В лаборатории Dizzel испытания проводятся на компьютеризированном стенде по официальным тест-планам производителя.
Программа тестирования включает 5 обязательных этапов:
| Режим проверки | Давление в рампе | Проверяемый параметр |
|---|---|---|
| Leak Test (Герметичность) | 1 800–2 200 бар | Статический слив в обратку при закрытом клапане |
| VL (Полная нагрузка) | 1 600–2 000 бар | Максимальная подача и мощность впрыска |
| EM (Частичная нагрузка) | 800–1 200 бар | Расход топлива в городском и трассовом циклах |
| LL (Холостой ход) | 300–400 бар | Стабильность работы на минимальных оборотах |
| VE (Предвпрыск) | 600–800 бар | Микродозирование (1,5–2,5 мг) для мягкости сгорания |

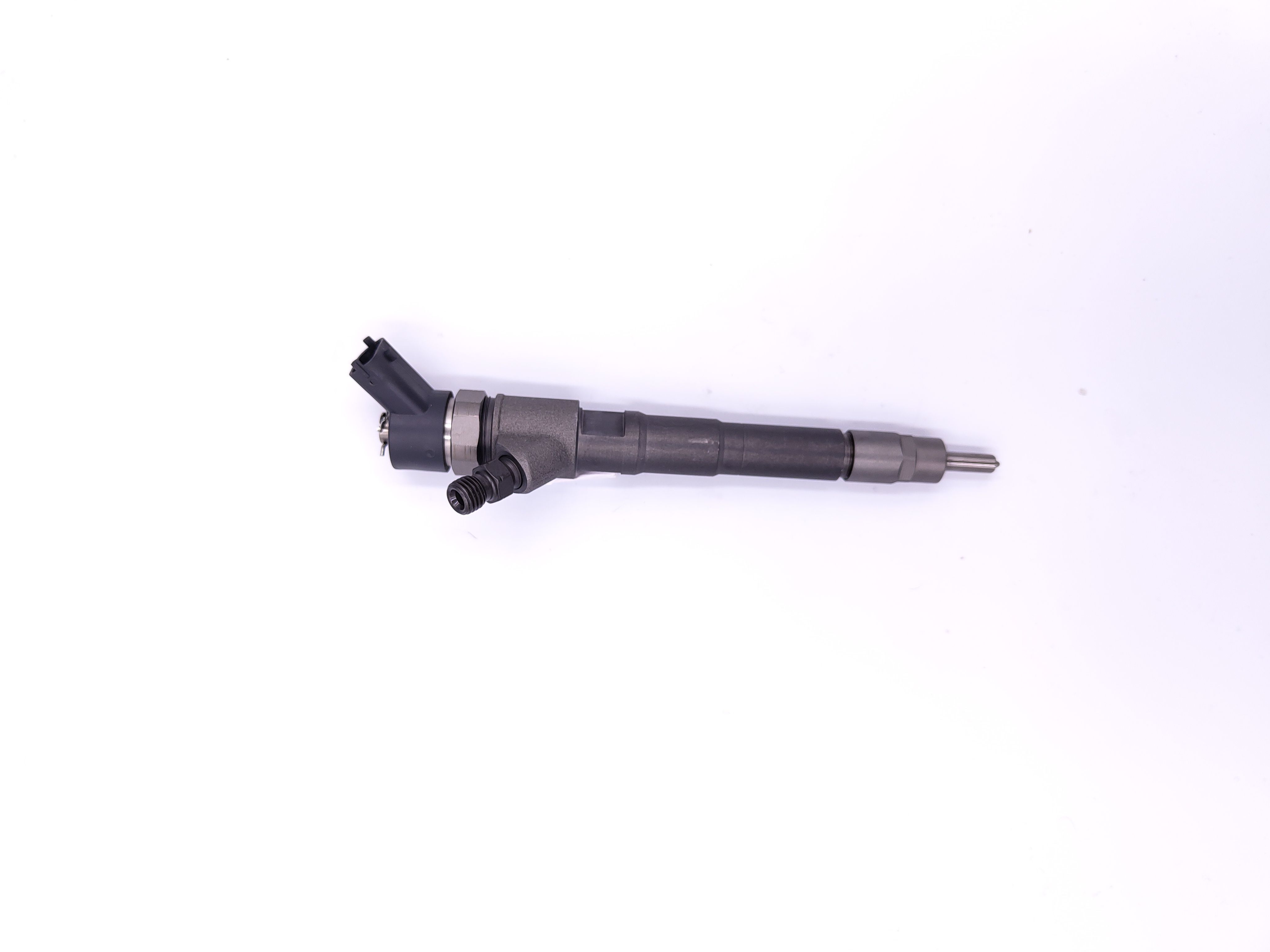

Форсунка Bosch Common Rail 0445110333
Технологический процесс ремонта в Dizzel
Восстановление форсунки Bosch выполняется по строгому заводскому регламенту (технология Bosch Step 3):
- Ультразвуковая мойка: удаление наружных нагаров и промывка внутренних каналов специализированным сольвентом.
- Дефектовка прецизионных пар: визуальный контроль под оптическим микроскопом состояния седла клапана, штока мультипликатора и иглы распылителя.
- Замена изношенных деталей: установка новых оригинальных клапанов, распылителей и уплотнительных колец.
- 3-я ступень сборки (Step 3): прецизионная регулировка воздушного зазора электромагнита, предварительного натяга пружины клапана и хода иглы распылителя с помощью цифровых микрометров и тарированных шайб (допуск до 0,001 мм).
- Генерация кода IMA / EMA: финишная обкатка на стенде и создание индивидуального кода калибровки (шестнадцатеричная строка из 6–9 символов). Код передается клиенту для прописки в блок управления двигателем.
Рекомендации мастеров: как продлить ресурс форсунок
Чтобы восстановленные форсунки отработали паспортный ресурс (150–200 тыс. км), соблюдайте три базовых правила:
- Устанавливайте только оригинальные топливные фильтры с тонкостью фильтрации 2–5 мкм и влагоотделителем. Меняйте фильтр каждые 8 000–10 000 км пробега.
- При обнаружении металлической стружки в стакане фильтра немедленно останавливайте эксплуатацию: требуется комплексная промывка бака, рейки и дефектовка ТНВД.
- Обязательно прописывайте IMA-коды после установки форсунок на автомобиль, чтобы ЭБУ не работал по усредненным таблицам.
