Клапан дозирования топлива ТНВД (ZME / IMV / SCV): симптомы залипания, плавающий холостой ход и проверка управляющего сигнала

Назначение и принцип регулирования подачи клапаном низкого контура

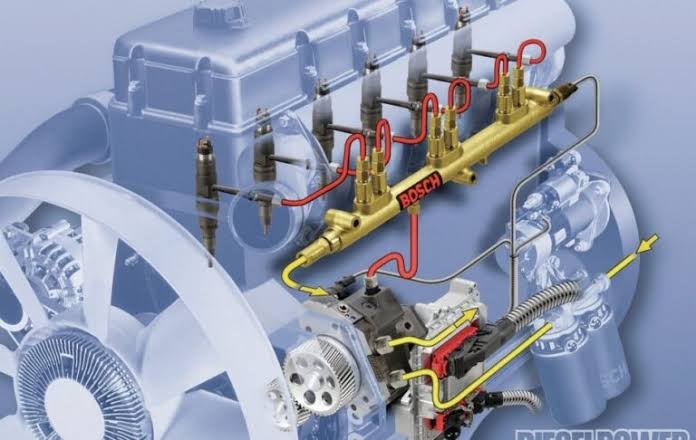

В современных топливных насосах высокого давления (ТНВД) систем Common Rail подача топлива в рабочие камеры плунжеров регулируется не сбросом избыточного давления из рампы, а точным дозированием объема солярки на входе в насос. За эту задачу отвечает электромагнитный пропорциональный клапан, который в зависимости от производителя маркируется как ZME (Zumesseinheit у Bosch), IMV (Inlet Metering Valve у Delphi) или SCV (Suction Control Valve у Denso).

Клапан управляется широтно-импульсной модуляцией (ШИМ-сигналом) с частотой от 150 до 1 000 Гц от блока управления двигателем (ЭБУ). Изменяя скважность импульсов, ЭБУ перемещает внутренний полированный золотник, открывая или прикрывая проходное сечение топливного канала. Это снижает механическую нагрузку на привод ТНВД, исключает бесполезный нагрев топлива и продлевает ресурс плунжерных пар.

Признаки неисправности клапана ZME / SCV

Поскольку золотник клапана перемещается с микрозазором всего 2–4 мкм, малейшие лаковые отложения, ржавчина или микростружка приводят к его подклиниванию:

• Плавающие обороты холостого хода: стрелка тахометра колеблется с амплитудой ±100–250 об/мин из-за запаздывания золотника при попытках ЭБУ стабилизировать давление;
• Рывки и провалы при разгоне: насос не успевает мгновенно увеличить подачу солярки при резком нажатии акселератора;
• Ошибки P0087 (давление топлива ниже предела) или P0088 (давление выше предела): расхождение между заданным и фактическим давлением в рейле превышает допустимый коридор в 50 бар;
• Жесткий стук мотора: при зависании клапана в открытом положении давление в рейле взлетает до максимального значения аварийного клапана (1 800–2 000 бар), вызывая резкий металлический стук предвпрыска.

Методика проверки клапана дозирования

В диагностическом центре Dizzel проверка исполнительного узла включает комплекс физических и электрических тестов:

1. Замер активного сопротивления обмотки соленоида: в зависимости от модели оно составляет от 2,2 до 5,5 Ом при 20 °C. Межвитковое замыкание выявляется по падению индуктивности L/R-измерителем;
2. Осциллограмма ШИМ-управления: проверка формы токового сигнала. По характерному излому («горбу индуктивности») на фронте осциллограммы оценивается момент физического страгивания золотника;
3. Тест на механическое заклинивание: подача регулируемого тока от лабораторного источника питания с контролем плавности хода золотника;
4. Проверка гидроплотности на стенде: опрессовка корпуса на герметичность под давлением подкачки 4–6 бар.

В наличииАртикул: 0928400617

Клапан дозирования топлива Bosch ZME 0928400617

6 800 ₽

Подробнее о товаре

Очистка или замена: мнение практиков

Попытки ультразвуковой чистки или полировки золотника пастами дают кратковременный эффект не более 1 000–3 000 км. Если на рабочей кромке образовалась кавитационная выработка или задиры от стружки, узел подлежит замене на новый оригинальный компонент с обязательной сменой уплотнительных колец из витона.
