Ремонт форсунок MAN TGA, TGX, TGS (двигатели D2066, D2676): дефектовка Bosch CRIN2/CRIN3 и замена распылителей

Специфика топливной системы Bosch CRIN на моторах MAN D20 и D26

Магистральные тягачи MAN серий TGA, TGX и TGS с двигателями D2066 (10,5 л) и D2676 (12,4 л) — одни из самых распространенных грузовиков на российских междугородних трассах. Топливная система Common Rail на этих моторах построена на базе электромагнитных форсунок тяжелой серии Bosch CRIN2 и CRIN3 (номера MAN 51.10100-6064, 51.10100-6125, 51.10100-6140 / Bosch 0445120030, 0445120061, 0445120148, 0445120218).

В отличие от легковых аналогов, грузовые форсунки CRIN работают при колоссальных механических нагрузках и высоких температурах в зоне ГБЦ. В конструкции используется массивный стальной корпус, усиленная пружина и удлиненный распылитель с многодырчатым наконечником, рассчитанный на давление впрыска до 1 800 бар.

Признаки критического износа форсунок MAN CRIN

К пробегу 600 000–800 000 км грузовые инжекторы требуют обязательной дефектовки:

• Размыв посадочного конуса клапана-мультипликатора: постоянная циркуляция горячего дизельного топлива под давлением приводит к эрозии седла клапана. Солярка сливается в обратку, давление в рейле падает, на приборной панели загорается ошибка по блоку EDC (03779-01 или 03780-01 — утечка в контуре высокого давления);
• Закоксовывание и оплавление сопел распылителя: капли несгоревшего топлива оседают в интеркулере и выхлопном тракте, забивается катализатор SCR, а температура отработавших газов превышает допустимые нормы;
• Тяжелый запуск на горячую: после 15–20 минут стоянки тягач не заводится со стартера из-за падения давления в рейле ниже критических 220 бар;
• Жесткая детонация под нагрузкой: из-за запаздывания отсечки впрыска нарастание давления в цилиндре происходит с ударом по кривошипно-шатунному механизму.

Технология капитального ремонта форсунок MAN в Dizzel

Восстановление форсунок CRIN в нашем техцентре возвращает инжектору заводские параметры ресурса:

1. Ультразвуковая декарбонизация: удаление шлама, сажи и нагара со всех внутренних плоскостей;
2. Замена клапана мультипликатора: монтаж оригинального клапанного узла Bosch F00RJ01692 / F00RJ02130 с нанопокрытием;
3. Установка нового распылителя: монтаж прецизионного распылителя Bosch DLLA148P1497 / DLLA152P1819;
4. Регулировка рабочих зазоров на стапеле: подбор регулировочных шайб с шагом 0,002 мм для выставления предварительного натяга магнита и пружины распылителя;
5. Стендовый тест-план и кодирование: обкатка на стенде Hartridge или Bosch EPS с генерацией нового кода компенсации наливов IMA/NIMA для адаптации через диагностику MAN-Cats.

В наличииАртикул: 0445120153

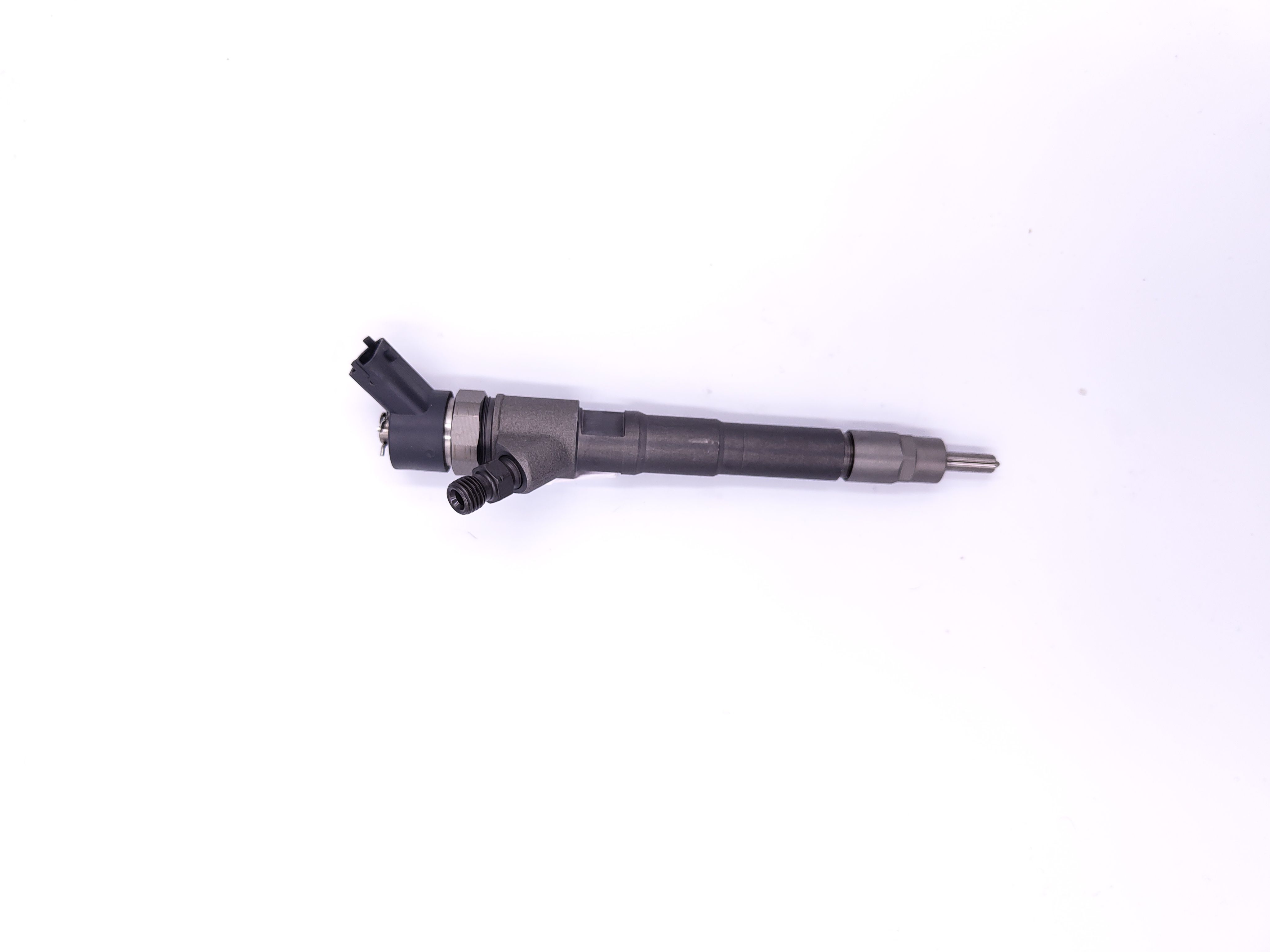

Форсунка Bosch CRIN2 MAN TGX D20 / D26 (Восстановленная с гарантией 12 мес.)

17 500 ₽

Подробнее о товаре

Запасные части и обменный фонд для тягачей MAN

В нашем сервисном центре поддерживается готовый обменный фонд восстановленных форсунок Bosch CRIN для MAN TGX/TGS. Сдайте неисправный комплект и уезжайте в рейс через 1 час! Для автопарков действуют специальные оптовые цены и безналичный расчет с НДС.
